Woven Wire Mesh Reference Table - Gough Engineering

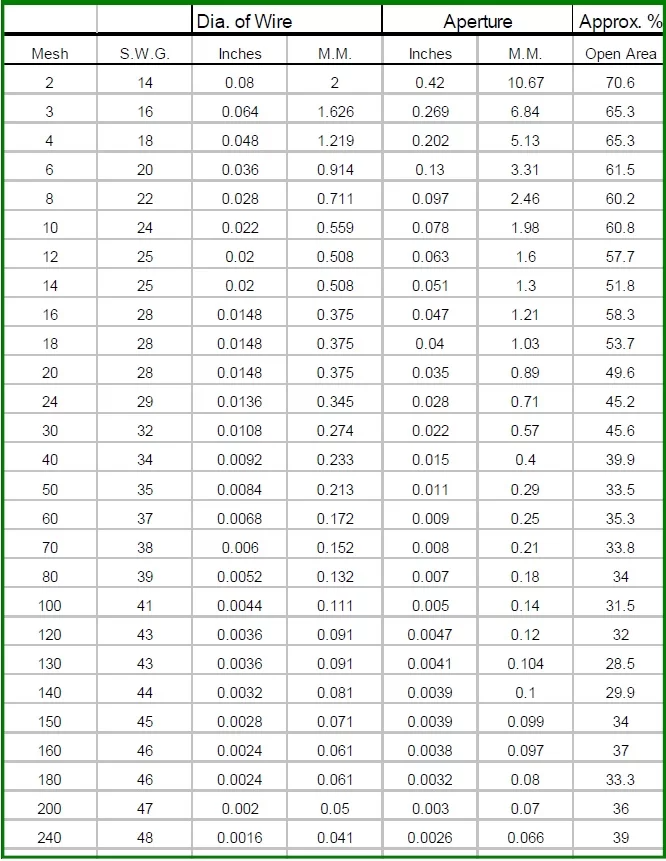

Reference for Market Grade (MG) Woven Wire Meshes

		Dia. of Wire		Aperture		Approx. %
Mesh	S. W. G.	Inches	M.M.	Inches	M.M.	Open Area
2	14	0.08	2	0.42	10.67	70.6
3	16	0.064	1.626	0.269	6.84	65.3
4	18	0.048	1.219	0.202	5.13	65.3
6	20	0.036	0.0914	0.13	3.31	61.5
8	22	0.028	0.711	0.097	2.46	60.2
10	24	0.022	0.559	0.078	1.98	60.8
12	25	0.02	0.508	0.063	1.6	57.7
14	25	0.02	0.508	0.051	1.3	5.8
16	28	0.0148	0.375	0.047	1.21	58.3
18	28	0.0148	0.375	0.04	1.03	53.7
20	28	0.0148	0.375	0.035	0.89	49.6
24	29	0.0136	0.345	0.028	0.71	45.2
30	32	0.0108	0.274	0.022	0.57	45.6
40	34	0.0092	0.233	0.015	0.4	3939
50	35	0.0084	0.213	0.011	0.29	33.5
60	37	0.0068	0.172	0.009	0.25	35.3
70	38	0.006	0.152	0.008	0.21	33.8
80	39	0.0052	0.132	0.007	0.18	34
100	41	0.0044	0.111	0.005	0.14	31.5
120	43	0.0036	0.091	0.0047	0.12	32
130	43	0.0036	0.091	0.0041	0.104	28.5
140	44	0.0032	0.081	0.0039	0.1	29.9
150	45	0.0028	0.071	0.0039	0.099	34
160	46	0.0024	0.061	0.0038	0.097	37
180	46	0.0024	0.061	0.0032	0.08	33.3
200	47	0.002	0.05	0.003	0.07	36
240	48	0.0016	0.041	0.0026	0.066	39
